Flightcase Insonorisé

Création de flightcase insonorisé touring sur mesure pour régie informatique, broadcast, divers

Informations

Flightcase Insonorisé et son Patch externe avec toutes les connectiques de l’ appareils reportées . Ainsi ce fly s’utilise fermé. De plus un système d’intraction d’air frais et extraction d’air chaud sont installées pour maintenir au frais l’appareil. En effet des gaines circulent entre les 2 boites. En définitive c’est le principe de la boite dans la boite sans se toucher. De même un SAS avant et arrière commutables pour garantir l’effet double boite. A cet égard le montage est antivibratile avec joint d’étanchéité donc pas de pièces encastrables possible (poignées et fermetures de surface). Enfin de la mousse isolante ainsi que divers caoutchoucs et anti vibratiles viennent assembler l’ensemble.

Options possibles

Intégrations patchs, réseau, divers
Tiroirs, plateaux coulissants ( non utilisable pendant la prestation car fly fermé (clos)
Lumière, courant
Votre imaginaire
Article complémentaire

Les photos sont une illustration et correspondent à une demande particulière et non une série. Chaque fly est discuté et dessiné ensemble. Ne pas hésiter, à survoler toutes les rubriques du site pour découvrir en photo diverses idées ou options possibles.

2 modèles en présentation

Cas 1

Flighcase insonorisé

Pour broadcast pix 1000

Flightcase insonorisé

Vue du patch qui reprend toutes les connectiques de la machine (DVI, USB, RS, BNC etc.) et l’alimentation électrique. Derrière le patch se trouve le transfo d’alimentation 12 volts pour les ventilateurs et la sortie air chaud.

Flightcase insonorisé

Utilisation soit en mode vertical ( photo au dessus) ou horizontale . Rien à faire, une fois arrivée en prestation, suffit d’ouvrir le boitier patch, et relier le courant et autres appareils

Flightcase insonorisé

Pour accéder à la machine ou son installation, il y a 2 capots, système de SAS

Flightcase insonorisé

Second capot, en réel pour installer la machine c’est plus aisé avec le fly couché. La machine est fixée avec des glissières.

Flightcase insonorisé

Vue machine

Cas 2

mode-transport

Mode transport - fermeture du patch et c'est parti !

Vue-extraction-air-chaud

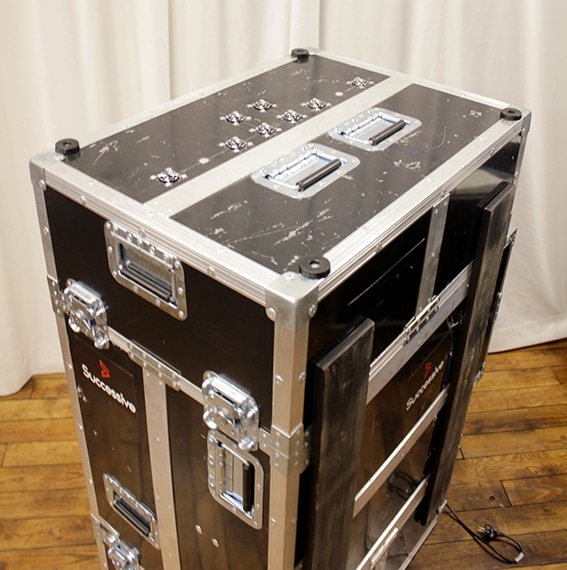

Vue extraction air chaud

Vue-SAS-arriere-1

Vue des protections bois sur le dessous et ouverture du capot 1 SAS arrière

Vue-SAS-arriere-2-extraction

Vue du capot 2 du SAS ouverture avec 2 ventilateurs silencieux pour extraction air chaud

Vue-arriere-SAS-arr-ouvert

Vue des 2 capots côté extraction air chaud

Vue-sas-arriere-capot-2

Ouverture des 2 capots du SAS arrière

Principe-extraction-2-arriere

Vue des plaques qui dissipent la chaleur (laqué jaune) et 2 ventilations très silencieuses pour extraire l'air chaud résiduel

Ventilation-silencieuse-extraction

Pour le retrait aisé du capot 2, les ventilateurs se débranchent avec un simple jack. Pas de fil dans les pattes en SAV ou installation.

Vue-fly-retourne-acces-machine

La machine rejette l'air chaud sur l'arrière et la chaleur monte ! Du coup l'installation de la machine est inversé, ainsi l'air frais entre par le bas et l'air chaud est extrait par le haut, en prestation le fly reste sur ces roulettes ou couché. Pour l'accès à a machine (installation ou SAV) il faut retourner le fly.

Ventilation-proteges

L'air frais, entre par le dessous (côté roulette), les entrées d'air sont cachées via les 1/2 plateaux roulettes (esthétiques et réduction de l'obsolescence)

SAS-ouverture-avant-1

Retrait du capot 1 avec les roulettes. Vue du capot 2

Vue-SAS-avant-capot-2

Vue capot 2 du SAS avant, intraction air frais

Vue-global-+-machine

Vue des capots et roulettes

Acces-machine

Suite au retrait des 2 capots qui constituent le SAS, accès à la machine. Ici encore des dissipateurs en alu laqué avec 2 ventilateurs qui apportent l'air frais.

Protection-dessous

Vue mode prestation bis, le fly s'utilise debout ou couché fonction du besoin "mobilier". Même principe, on ouvre le patch et c'est ON

Vue-couche-utilisation--roulettes

Vue du fly en prestation, on le couche, ouverture du patch, connections diverses et c'est parti. Le fly enlève toute manutention et installation

vue-patch

Vue du patch qui reporte les connectiques de la machine (pour ne pas ouvrir le fly)
